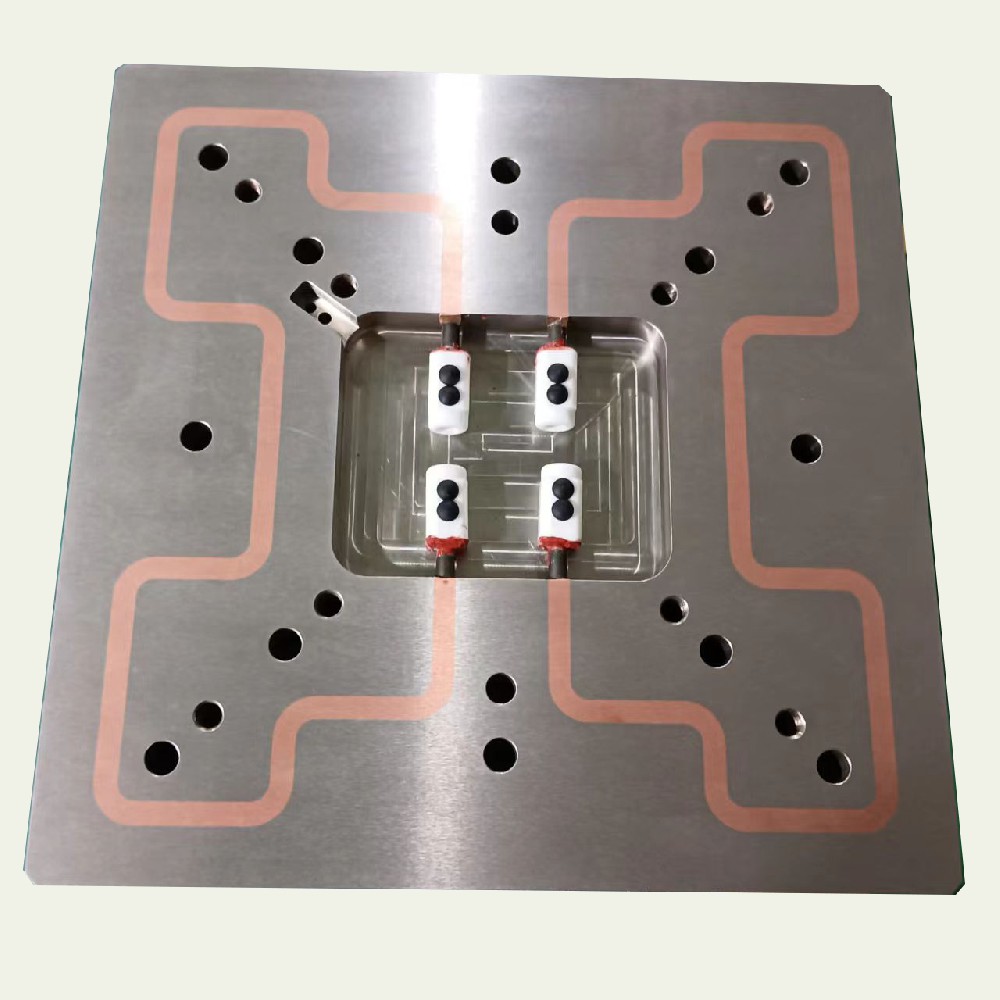

NC工作機械金型熱流路システム中心部品熱流路分流板
熱流路分岐板は熱流路システムの中心部分であり、流路を通じてプラスチック溶融物を主流路ノズルから各射出点のノズルに分配する。材料：RoyAlloy
表面仕上げ：滑らか仕上げ+高度研磨流路穴
公差：±0.01
この手順は一般的に次のとおりです。
1.材料切断。図面サイズに合わせて加工マージンを加えると、ワーク材料はRoyAlloyプレートになります。
2.CNCミリング外周と正方形溝をミリングし、ミリングステップを基準面とし、外周を面取りする。
3.準備を磨く。平面研削盤は平行度を確保する
4.穴をあける。NCドリル位置決めピン穴とジャツク穴
5.CNCは側面にすべての栓とテーパ穴をあける
6.すべての側面ねじ穴を軽くたたいて、バリを取り、穴ごとの屑をきれいにする
7.ドリルジャツク
8.プラグ1を取り付け、組み立て工はプラグを取り付け、ネジに耐高温ネジロック剤を塗布して密封しなければならない。
9.EDM放電。EDM放電加工平面プラグの余分な部品
10.半仕上げ、CNC表面研削、公差+0.001
11.図面の要求に従ってCNC仕上げ、刻字及び流れ矢印を行う
12.12.すべての流路孔を研磨する
13.ヒートパイプの取り付け
14.平面研削盤で研削する
15.洗浄、防錆油の添加及び保管
